Les couleurs des fils dans les installations électriques

GUIDE DE CHOIX

Quelles couleurs de fils électriques utiliser ?

La norme NF C 15-100 réglemente les installations électriques en basse tension. Elle précise notamment dans quels cas utiliser les différentes couleurs de fileries à disposition sur le marché.

Voir les fils électriques

Les règles de couleur

Seules deux couleurs sont obligatoires :

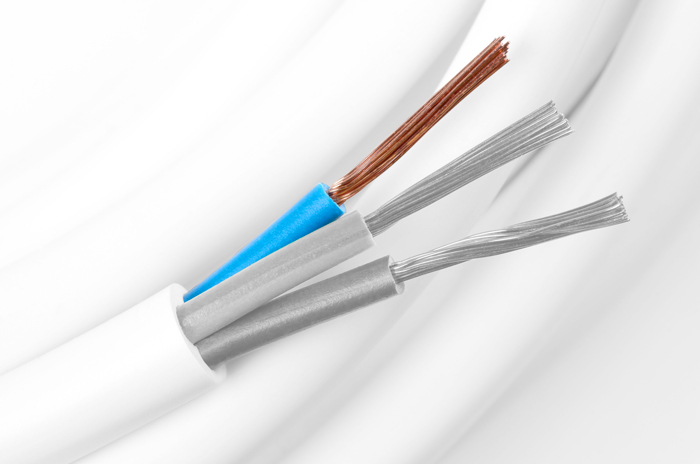

Bleu clair

Pour le conducteur neutre.

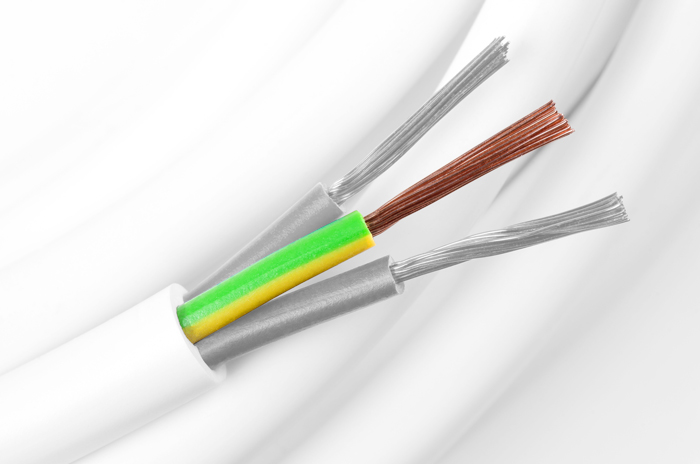

Conducteur de terre (vert/jaune) - illustration

Bicolore vert / jaune

Pour le conducteur de terre.

Important

Deux couleurs sont interdites si elles sont utilisées seules (car on peut les confondre avec le conducteur de terre) : VERT unicolore et JAUNE unicolore.

Les règles d’utilisation

Pour les conducteurs autres que le neutre et la terre :

Toutes les couleurs (sauf VERT, JAUNE et BLEU CLAIR) peuvent être utilisées

Conducteur de phase permanente - illustration

Pour le conducteur de phase permanente :

La couleur ROUGE (rappelant le danger) doit être privilégiée, même si elle n’est pas obligatoire.

Conducteurs phases coupées - illustration

Pour les conducteurs phases coupées :

(retour lampes, interrupteurs, poussoirs…), navettes va-et-vient, fils pilotes chauffage etc, il est conseillé d’utiliser des couleurs différentes : cela permet de les différencier facilement et ainsi d’éviter toute confusion.

Couleurs des fils à utiliser

N : Neutre

Bleu

: Terre

Vert / Jaune

L : Phase

Tout sauf bleu et vert / jaune

Couleur	Utilisation	Observation
Vert / Jaune	Terre	Obligatoire
Bleu clair	Neutre	Obligatoire
Jaune		INTERDIT
Vert		INTERDIT
Rouge	Phase permanente	Recommandé
Violet	Phase coupé (retour lampe), Navette va-et-vient, Fil pilote, etc.	Au choix
Orange
Brun
Blanc crème
Noir
Gris

Dans le cas des circuits triphasés

L’utilisation des couleurs des conducteurs de phase doit être de préférence :

Phase 1 (L1) : couleur BRUN.
Phase 2 (L2) : couleur NOIR.
Phase 3 (L3) : couleur GRIS.

L’adoption de ces couleurs permet de différencier rapidement les phases et de faciliter les opérations de câblage et de maintenance.

Section de fils en fonction des usages

La section de câble est essentielle dans la performance et la sécurité d’une installation électrique.
Le respect de la section évite les pertes de tension ou les surchauffes, et garantit ainsi la durabilité de l’installation.

Voir les câbles et fils électriques

Section 1,5 mm²

Éclairage

suspension
applique
prise commandée

Chauffage

chauffage inférieur à 3500 W

Section 2,5 mm²

Électroménager

lave-linge
sèche-linge
four
lave-vaisselle
hotte
réfrigérateur
micro-ondes...

Chauffage

chauffage inférieur à 4500 W

Section 6 mm²

Cuisson

plaque électrique
cuisinière

Chauffage

chauffage inférieur à 7250 W
