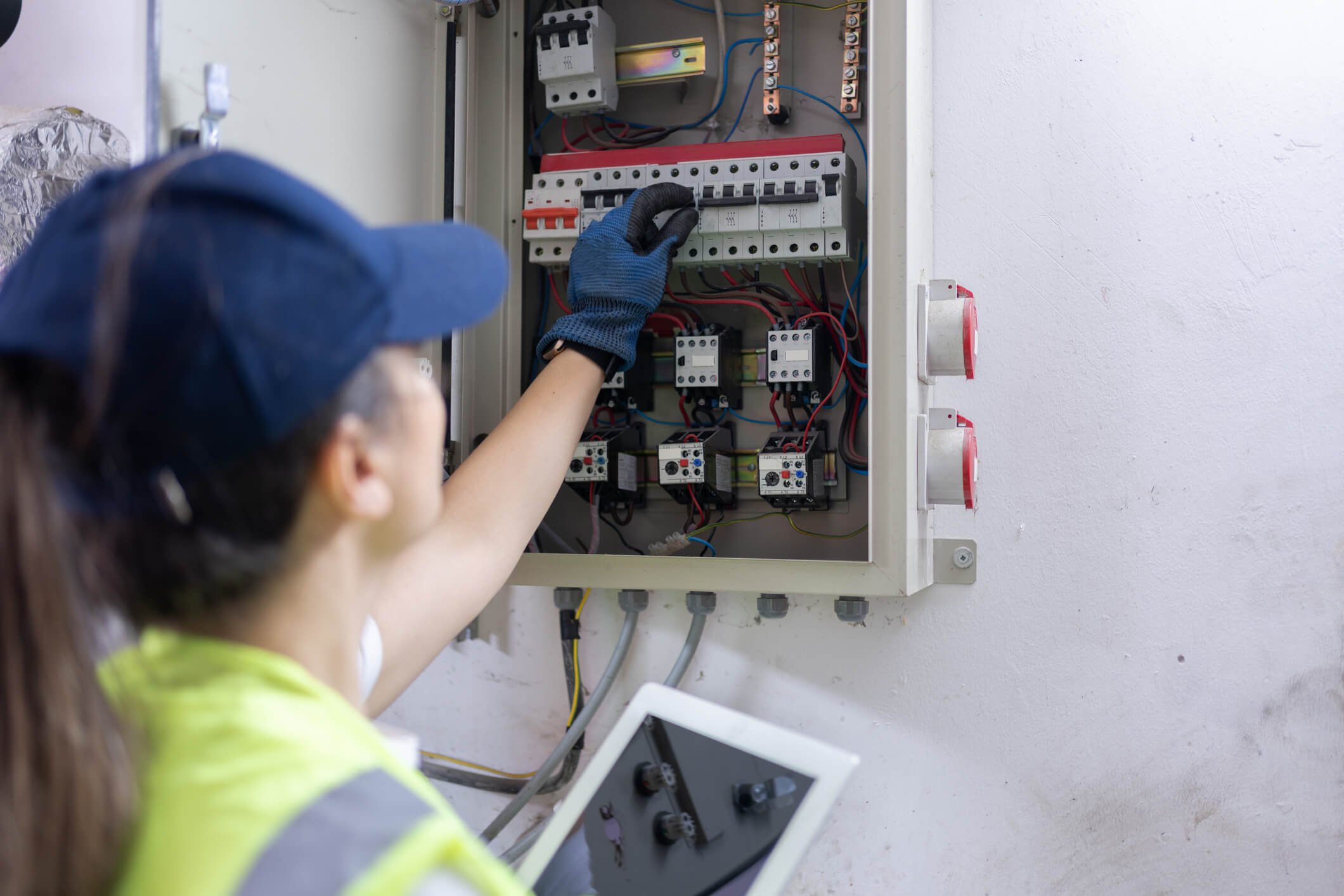

L’emplacement du tableau électrique
GUIDE DE CHOIX
Quelles sont les exigences de la norme NF C 15-100 pour l'installation du tableau électrique ?
Cette obligation d’installation concerne également la rénovation de logements avec destruction de cloisons.
Il est possible d’installer un second tableau électrique à l’extérieur du logement, dans ce cas, il est préférable d’installer un coffret étanche qui permet de protéger les composants de l’humidité et des U.V.
Depuis l’arrêté du 3 août 2016, la norme NF C 15-100 impose la présence d’un coffret de communication dans les nouvelles installations.
Composition du tableau électrique
Le tableau électrique se compose de modules de protection : les interrupteurs différentiels et les disjoncteurs. Chaque protection modulaire occupe une place donnée (un nombre de modules) en fonction de son encombrement.

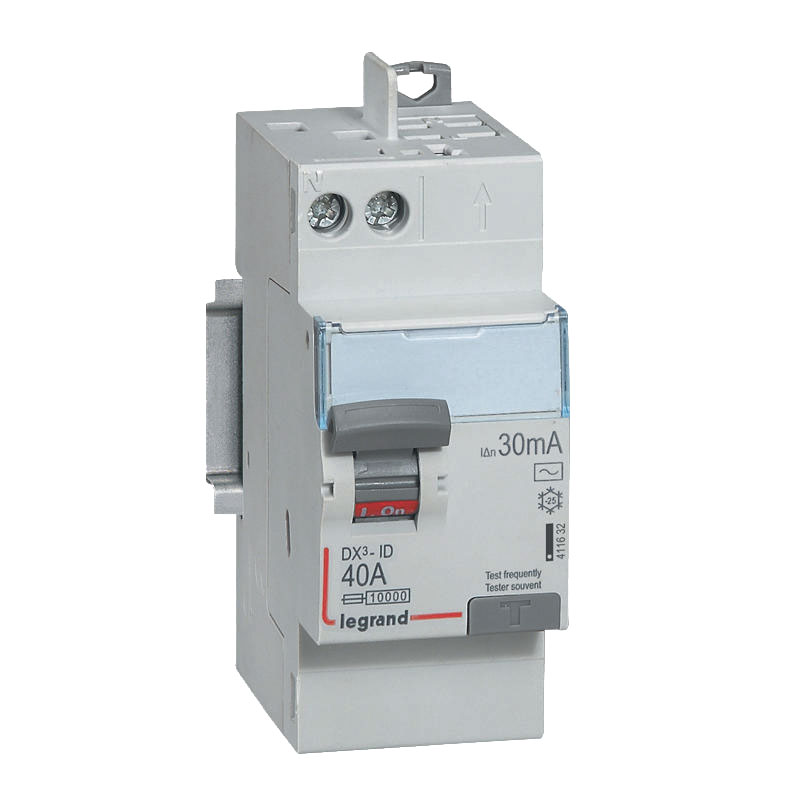

Les interrupteurs différentiels (30mA)
Ils protègent les personnes.
La norme NF C 15-100 en impose au moins deux : un différentiel de type A et un autre de type AC.

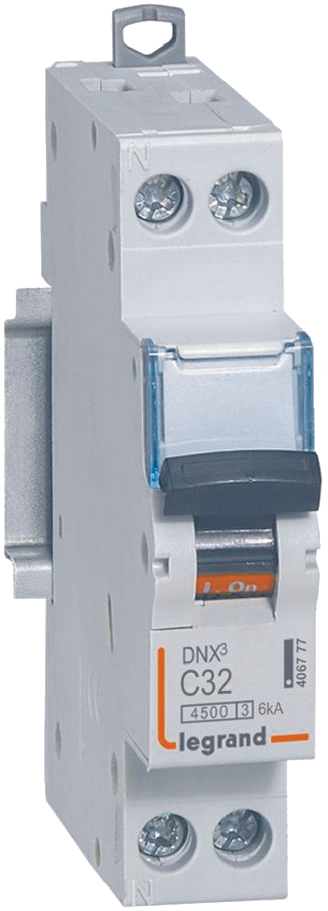

Les disjoncteurs
Ils protègent les circuits et les biens contre les surintensités et les courts-circuits.

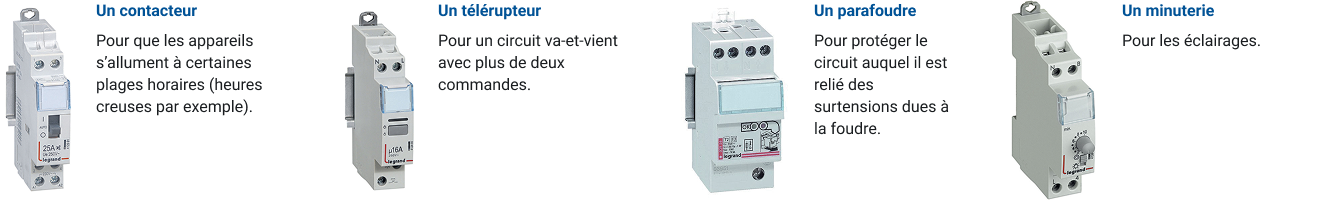

D’autres équipements peuvent venir s’y ajouter

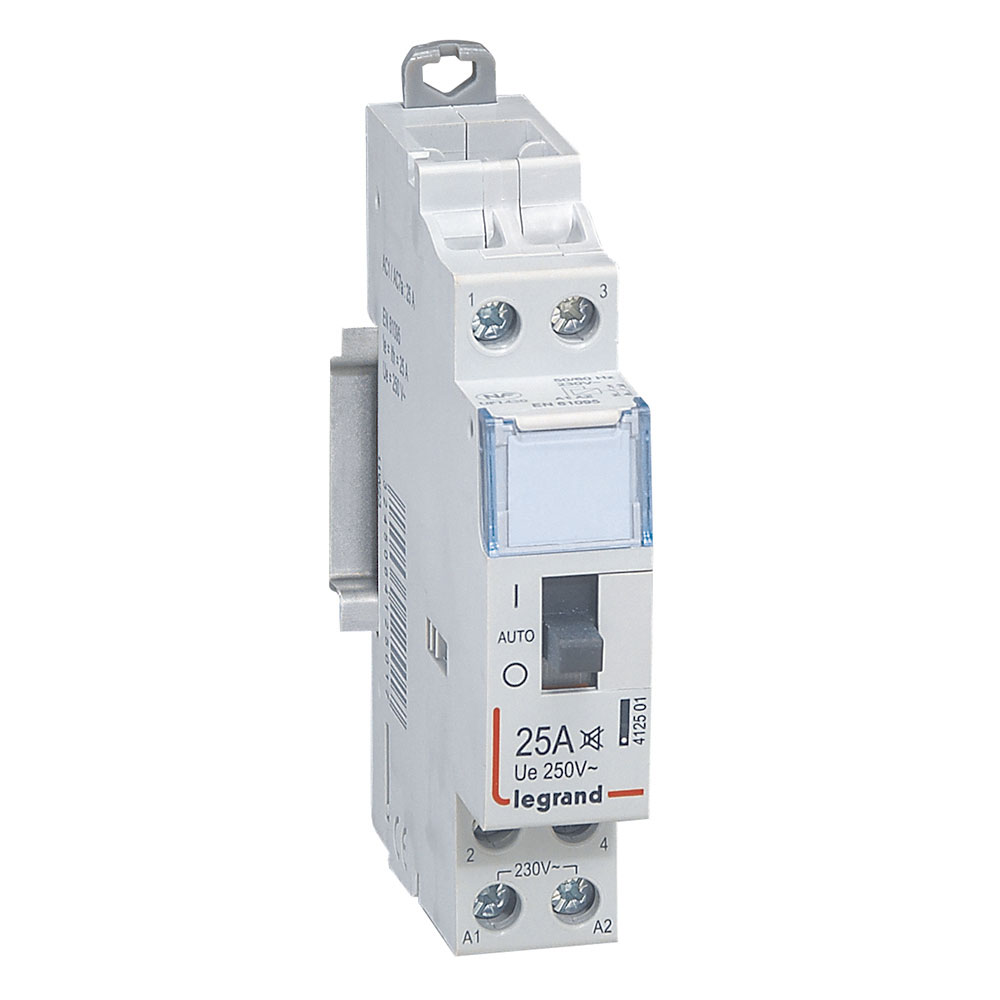

Un contacteur
Pour que les appareils s'allument à certaines plages horaires (heures creuses par exemple).
Un télérupteur
Pour un circuit va-et-vient avec plus de deux commandes.
Un parafoudre
Pour protéger le circuit auquel il est relié des surtensions dues à la foudre.
Une minuterie
Pour les éclairages.
La GTL (Gaine Technique de Logement) doit également intégrer au moins deux prises de courant 16 A 2P+T afin d’alimenter les équipements de communication. Ces prises peuvent se trouver sur le tableau électrique.
